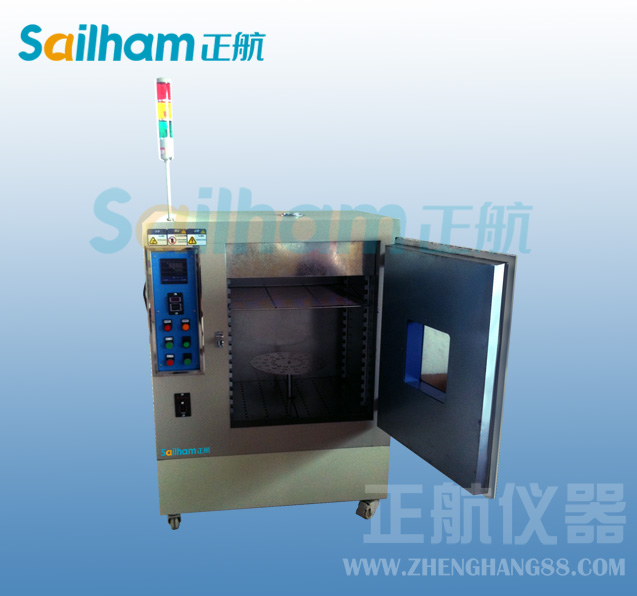

直流電紫外老化箱/紫外老化箱
紫外老化箱/紫外老化箱為初步驗證提出的多能級陷阱模型的有效性，設計了一組直流電老化試驗，將一批LDPE樣品（厚度約為200μm）施加負極性高壓，場強為40kV/mm，進行電老化試驗，老化時間分別為2h，26h和240h（10d），之后測量去壓短路10h~72h（根據樣品內電荷衰減情況）的空間電荷密度分布曲線。

為得到的3組直流電老化樣品去壓短路后電荷總量隨時間衰減的曲線，由于負極側遠離壓電傳感器，信號受聲波影響衰減較嚴重，僅以陽極側電荷正電荷為例分析電荷衰減情況，可以看到老化2h時，樣品內部電荷積累很少，僅在陽極附近有正電荷積累，但隨時間衰減非常迅速；老化26h時，并可以看到陽極的正電荷峰值較老化2h的要小，但此時樣品體內已積累較多正電荷， 說明電荷已逐步注入到樣品體內，并且電荷整體衰減速率已有所減緩；老化10d時，由陽極注入的正電荷的總量進一步增大，這可以從去壓30s時3組電荷的空間電
荷密度曲線和時間軸形成的面積看出，并且電荷總量隨時間的衰減速率也進一步減慢。下面進一步定量分析其中所包含的陷阱信息。

下面僅以紫外老化箱老化240h后所獲得的空間電荷衰減特性曲線為例說明電荷衰減的情況（由于篇幅限制，略去2h和26h的電荷衰減曲線）。當施加的電老化電壓撤除后，LDPE材料內的凈空間電荷持續減少。去壓之初，電荷衰減非常迅速，之后的衰減速率越來越慢。這種現象很可能與前面描述的模型有關，即不同深度的陷阱對電荷脫陷弛豫過程的速率是有影響的。
